SHERPA SONUS, Sarokösszekötő | Teherhordó Akusztikai Csatlakozó CLT-hez
A világ első olyan teherhordó faipari kötőeleme, amely forradalmasítja a CLT (keresztrétegelt fa) és favázas épületek hangszigetelését. A SHERPA SONUS a maximális statikai teherbírást ötvözi a tökéletes akusztikai elszigeteléssel (testhang-gátlással), így nincs szükség extra, bonyolult rezgéscsillapító rétegrendek beépítésére a födém-fal csomópontoknál.
Tulajdonságok:
Választható méretek (Variánsok):

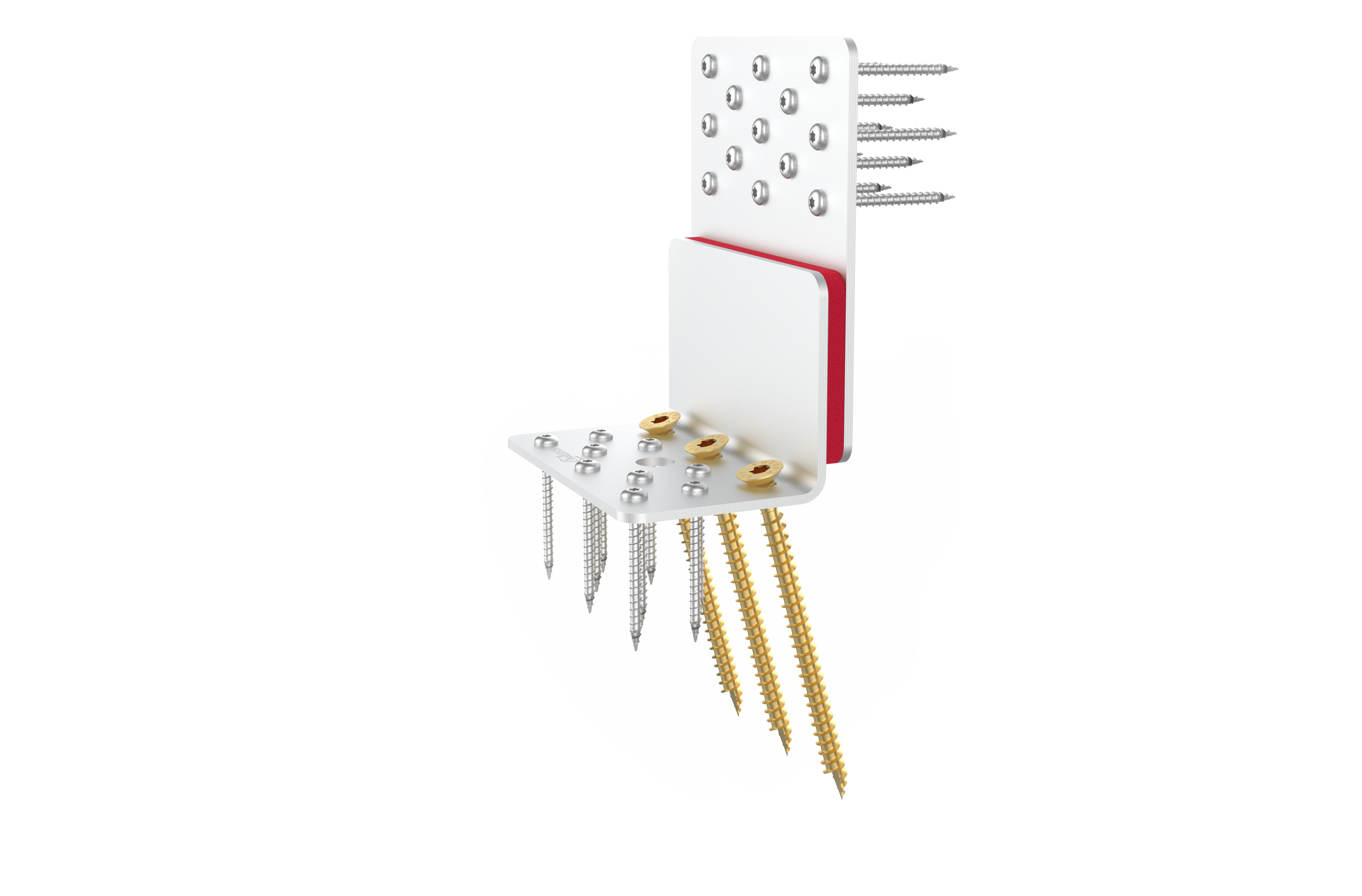

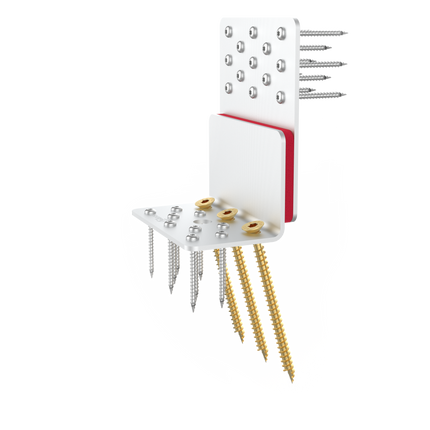

SONUS M: 115 x 75 x 140 mm (kisebb terhelésekhez)

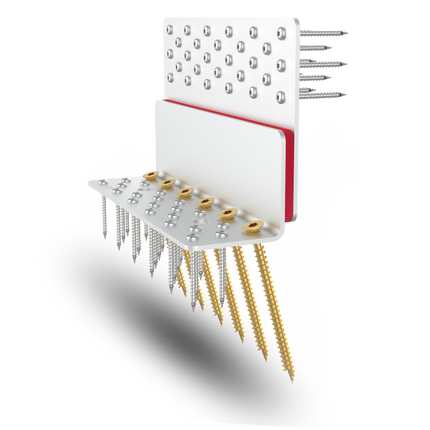

SONUS L: 235 x 75 x 140 mm (extrém nagy teherbírás)
Felhasználás: Födém-fal csatlakozások akusztikailag optimalizált rögzítése.
Szükséges rögzítők (M méret): 22 db 4 mm-es bordásszeg (Anker szeg) vagy 5 mm-es vinklicsavar + opcionálisan 3 db SHERPA 8x120 speciális csavar.
Szükséges rögzítők (L méret): 48 db szeg/csavar + opcionálisan 6 db SHERPA 8x120 speciális csavar.
Miért mérnöki csoda a SHERPA SONUS?
A többemeletes faépítészet (különösen a CLT) legnagyobb kihívása nem a teherbírás, hanem a lépéshangok és testhangok átterjedése az emeletek és a falak között. A hagyományos merev nyíró vasalatok és sarokvasak kiválóan vezetik a hangrezgéseket. A SHERPA SONUS technológiája ezt a problémát oldja meg zseniális egyszerűséggel.
-
Integrált zaj- és rezgéscsillapító réteg: A rögzítőelemek (csavarok/szegek) egy speciális, a fémbe integrált elasztomer csillapítórétegen keresztül adják át a terhet. A fa és a fém nem érintkezik közvetlenül, így a rezgések nem tudnak átjutni.
-
Kerülőúti hangátvitel (Flanking transmission) minimalizálása: A födémről a falra átterjedő másodlagos hangok drasztikusan csökkennek, így a többszintes faépületek is könnyedén teljesítik a legszigorúbb akusztikai szabványokat.
-
Nincs kompromisszum a statikában: Bár az elem "rugalmas", hivatalos vizsgálatok igazolják az óriási teherbírását és tartósságát - ETA - 24/0969
-
Gyors és bolondbiztos szerelés: Nem kell extra gumi alátéteket, rezgéscsillapító csíkokat szabdalni a helyszínen. A SONUS-t ugyanúgy kell felcsavarozni, mint egy normál sarokvasat – a hanggátlás már benne van!
(Ha a statikai méretezéshez és a csavarozási képekhez (Option 1-4) szükséged van a hivatalos ETA tervezési adatokra, vedd fel velünk a kapcsolatot, és elküldjük a teljes méretezési táblázatot!)
