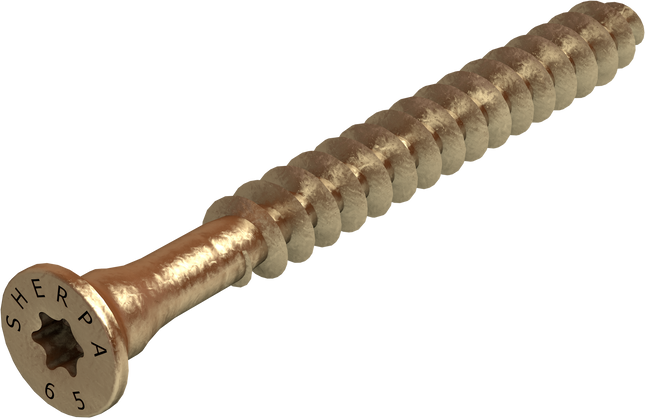

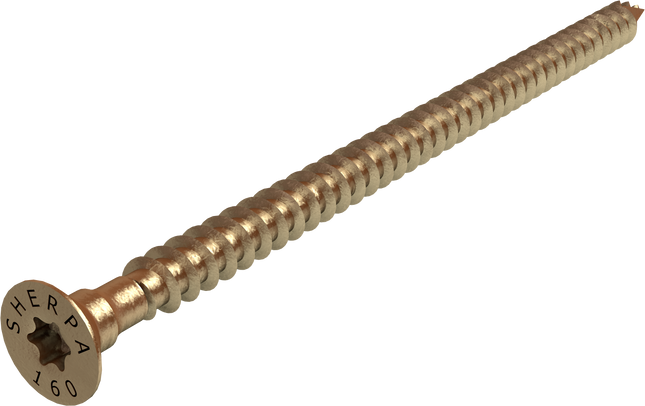

SHERPA Speciális Rendszercsavarok – A Teherbírás és az ETA Minősítés Alapja Egy mérnöki fakötés csak annyira erős, mint a csavar, ami a fához rögzíti. A SHERPA alumínium csatlakozók extrém teherbírása és hivatalos Európai Műszaki Értékelése (ETA) kizárólag a hozzájuk fejlesztett, eredeti SHERPA speciális rendszercsavarok használatával érvényes. Ne kockáztasd a szerkezet biztonságát oda nem illő, gyengébb minőségű rögzítőkkel! Miért KÖTELEZŐ az eredeti SHERPA csavar használata? Egy teherhordó CLT vagy BSH szerkezetnél nem bízhatod a tonnákat egy "sima faforgácslap csavarra". A SHERPA csavarok a renszer alappillérei: ETA Minősítés: A statikusok a hivatalos ETA-12/0067 engedély alapján méretezik a csomópontokat. Ha nem az előírt SHERPA csavart használod, a minősítés azonnal érvényét veszti, a felelősség pedig a kivitelező nyakába szakad.Megerősített fej és nyak: A hagyományos csavarok feje a hatalmas nyíróerőktől egyszerűen leszakadna. A SHERPA csavarok süllyesztett, speciálisan megerősített fejjel rendelkeznek, amelyek tökéletesen beleülnek az alumínium profil furataiba.Hasadás elleni védelem (Félhegy): A 8 mm-es csavarok szabadalmaztatott kiképzése drasztikusan csökkenti a faanyag hasadásának esélyét a becsavarásnál, miközben azonnali, brutális "harapást" biztosít.Cink-Nikkel bevonat: Kiemelkedő korrózióvédelem, amely hosszú évtizedekig garantálja a fém-fém és a fém-fa kapcsolat rozsdamentességét. Kompatibilitási Útmutató: Melyik kötőelemhez milyen csavar kell? Hogy biztosan a megfelelő rögzítést válaszd, az alábbi hivatalos lista alapján párosítsd a csavarokat az alumínium csatlakozóidhoz: SHERPA XS és S széria: 4.5 x 50 mm méretű SHERPA speciális csavar szükséges. SHERPA M széria: 6.5 x 65 mm méretű SHERPA speciális csavar szükséges. (Egyes speciális esetekben 6.5x85 vagy 6.5x105 mm is használható a statikai terv szerint). SHERPA L, XL és XXL széria: 8.0 x 100 mm (vagy a teherbírástól függően 8.0x120 / 8.0x160 mm) méretű SHERPA speciális csavar szükséges. Power Base oszloptalpak: Szintén a teherbírásnak megfelelő 8.0 mm átmérőjű speciális csavarokat igényelnek a fix rögzítéshez. (Figyelem: A csavarokat dobozos kiszerelésben értékesítjük. Mindig ellenőrizd a csatlakozó adatlapján, hogy az adott mérethez [pl. M 20] pontosan hány darab csavart ír elő a szabvány egy pár kötőelemhez!)

Olvas több kevesebb

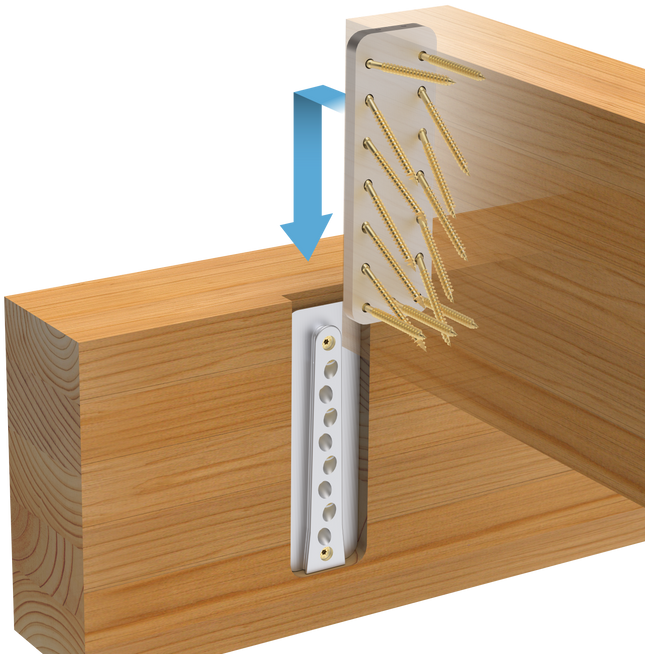

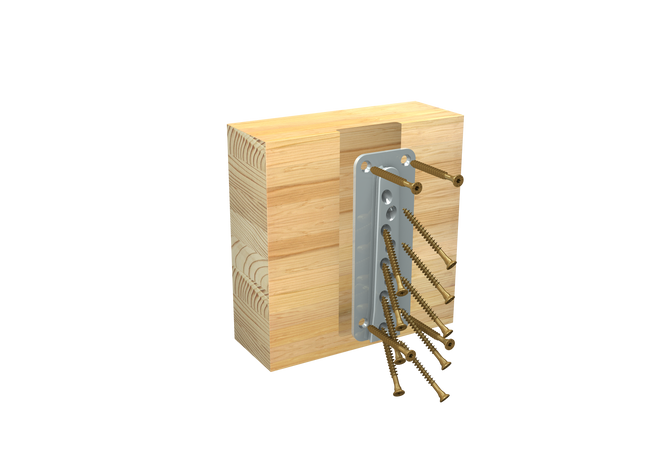

SHERPA Mérnöki Fakötések (Single Connectors) – Láthatatlan Erő A hagyományos ácskötéseknél nincs szebb, de a modern faépítészetben gyakran a hatékonyság, a gyorsaság és a hivatalos méretezhetőség a döntő. A SHERPA "fecskefarkas" elven működő, kétrészes alumínium csatlakozói pontosan erre adnak választ: polcról leemelhető, szabványosított megoldást kínálnak a teherhordó faszerkezetek (BSH, KVH, CLT), valamint fa-acél és fa-beton kapcsolatok kialakítására. Mikor válaszd a SHERPA connector kötőelemeket? Ezeket a csatlakozókat kifejezetten azokra a projektekre fejlesztették ki, ahol a hagyományos módszerek már nem elegendők, vagy túlságosan időigényesek lennének: Gyors tervezés és szabványosítás: A statikusok és tervezők számára a legfontosabb, hogy ne kelljen egyedi csomópontokat kitalálniuk. A SHERPA ETA minősített, pontosan dokumentált teherbírási táblázatokkal rendelkezik, így a tervezés gyors és biztonságos. Előregyártás és extrém gyors helyszíni szerelés: A csatlakozókat az asztalosüzemben vagy a műhelyben, ellenőrzött körülmények között lehet felszerelni a gerendákra. A helyszínen a daruval beemelt elemeket csak egymásba kell csúsztatni, ami drasztikusan lecsökkenti a magasban végzett élőmunkát és a szerelési időt. Kiemelkedő teherbírás: Speciális alumínium ötvözetük révén a csatlakozók húzó, nyomó, torziós és nyíró erőket is óriási biztonsággal, három dimenzióban vesznek fel. Tűzvédelem és esztétika: Mivel a kötőelem bemarható a fába (így teljesen rejtett marad), a látszó faszerkezet megőrzi letisztult formáját. További hatalmas előny, hogy a faanyag természetes szigetelőrétegként védi a rejtett fémet tűz esetén, így könnyedén teljesíthetők a szigorú tűzvédelmi előírások (R30/R60/R90/R120). Méretosztályok minden projekthez (XS-től az XXL-ig) Legyen szó egy kisebb előtetőről, egy masszív födémrendszerről vagy extrém fesztávú csarnokokról, a SHERPA rendszerben megvan a megfelelő teherbírású csatlakozó. (A garantált teherbírás és az ETA minősítés kizárólag a kötőelemekhez fejlesztett, eredeti SHERPA rendszercsavarok használatával érvényes!) Fontos tudnivalók a rendeléshez: ⚠️ A feltüntetett árak minden esetben 1 pár (egy komplett csatlakozó szett) kötőelemre értendők. Teljes csomagok esetén bizonyos méretekre extra kedvezményt biztosítunk! Nagyobb méretek? Extrém fesztávok és ipari projektek (XL, XXL és DUO széria)Csarnokok, többszintes faépületek, hidak vagy extrém terhelésű CLT/BSH szerkezetek építésénél a SHERPA titánjai – az XL, XXL és a DUO (dupla) széria – nyújt kompromisszummentes megoldást. Mivel ezek a csomópontok minden esetben szigorú, egyedi statikai méretezést igényelnek, és a volumenek is hatalmasak, ezeket a méreteket kizárólag egyedi projektárazás keretében értékesítjük. Nagyobb faprojekten dolgozol? Ne fizess listaárat!Küldd el nekünk az anyagkiírást, a statikai terveket vagy a pontos darabszámokat az info@acsolat.hu címre! Mérnöki/kivitelezői partnereinknek személyre szabott, egyedi kedvezményes árajánlatot adunk a teljes csomóponti rendszerre (a szükséges speciális SHERPA csavarokkal együtt). 1 db = 1 vasalatpár

Olvas több kevesebb

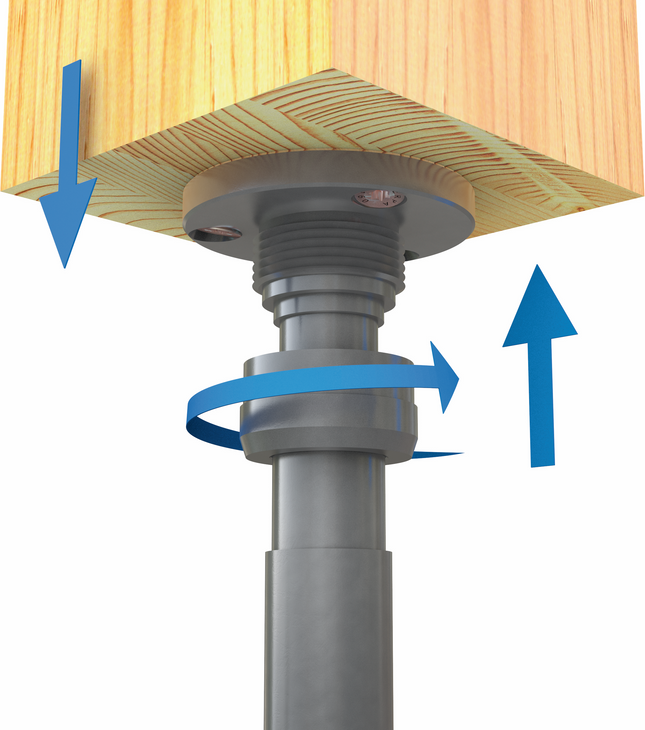

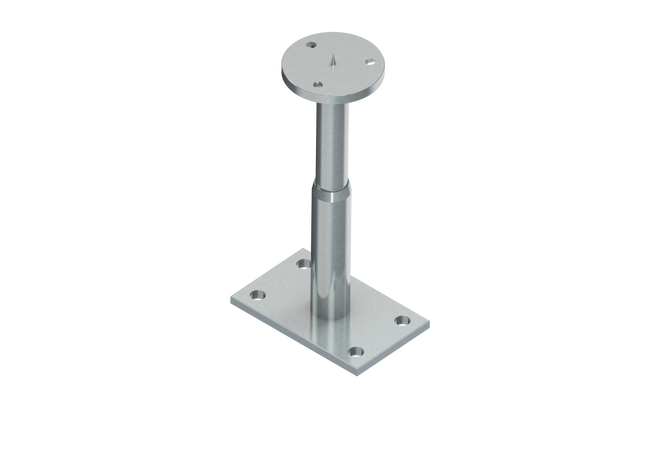

SHERPA Power Base - Teljes terhelés alatt is precízen állítható oszloptartó A kompromisszummentes faoszlop-rögzítés mérnöki csúcsa. A masszív kocsibeállók, prémium teraszfedések és látszó faszerkezetek legkritikusabb pontja mindig az oszlop és a betonalap találkozása. A SHERPA Power Base oszloptalpak nemcsak brutális teherbírást (nyomásra, húzásra és nyírásra) garantálnak, de a piacon egyedülálló módon a beépítés után is milliméterpontosan állíthatók, miközben maximálisan megvédik a faanyagot a felszálló nedvességtől. Mikor válaszd a Power Base oszloptalpat? A hagyományos, fixre hegesztett U-vasak és a gyenge minőségű menetes száras talpak nem mindig kielégítőek. A modern, nagy fesztávú szerkezetekhez mérnöki pontosság és ETA minősített biztonság kell. A Power Base legfőbb előnyei a kivitelezés során: Fokozatmentes, utólagos magasságállítás: A szerkezet összeépítése és terhelése után is könnyedén, egy villáskulccsal szintezhető. Nem kell emelőkkel alátámasztani a már kész tetőt, ha korrigálni kell az alap egyenetlenségeit! Extrém statikai teherbírás: Speciális kialakításának köszönhetően nemcsak a függőleges terheket (hóteher, önsúly) veszi fel gond nélkül, hanem a szélből és az oldalirányú mozgásokból eredő komoly nyíró- és húzóerőket is. Tökéletes szerkezeti favédelem: Az oszloptalp elegánsan megemeli a fát a beton szintjétől, így az garantáltan nem szívja fel a csapadékot vagy egyéb nedvességet. A fa élettartama a többszörösére nő, a korhadás esélye minimálisra csökken. Esztétikus és rejtett kötés: Nincsenek acéllemezek a fa oldalán. A rögzítés az oszlop aljába, rejtve történik (típustól függően speciális csavarokkal vagy bemarható elemekkel), így a látszó faszerkezet megőrzi prémium, letisztult megjelenését. Melyiket válaszd? A "C" és az "F" változat közötti különbség: A SHERPA Power Base oszloptalpak kétféle műszaki kialakításban léteznek. A teherbírás mindkettőnél zseniális, a különbség a helyszíni szerelés módjában rejlik: Power Base C (Kétrészes / Cserélhető fejlemez): Az abszolút "szaki-barát" megoldás. A felső fejlemez egy hatalmas, masszív hollandi anyával csatlakozik a szárhoz, így teljesen lecsavarható. Ezt a fejlemezt kényelmesen, lenn a földön (vagy már a műhelyben) fel tudod csavarozni az oszlop aljára, míg a talp részt beragasztod a betonba. A beemelésnél a fát csak ráállítod a menetes szárra, és a hollandival rögzíted. Power Base F (Fix fejlemez): Az "F" típusnál a felső fejlemez és a menetes szár egybe van építve, nem szétszedhető. Itt az egyben lévő oszloptalpat rögzíted az oszlophoz, majd az egészet egyben emeled be a helyére. Kicsit több odafigyelést és pontosságot igényel a daruzásnál/beemelésnél, cserébe rendkívül robusztus, kompakt kialakítás. ETA Minősítés – Biztonság a statikusnak és a megrendelőnek Minden SHERPA Power Base oszloptalp szigorú európai minősítéssel (ETA) rendelkezik. Ez azt jelenti, hogy a statikus tervezők pontos, laboratóriumban bevizsgált adatokkal számolhatnak. A rendszer kizárólag a hozzá fejlesztett SHERPA speciális csavarokkal együtt garantálja a megadott teherbírást. (A teherbírási táblázatokért és a csomóponti kialakításokért keresd a letölthető műszaki adatlapokat, vagy kérd szakértőink segítségét!)

Olvas több kevesebb

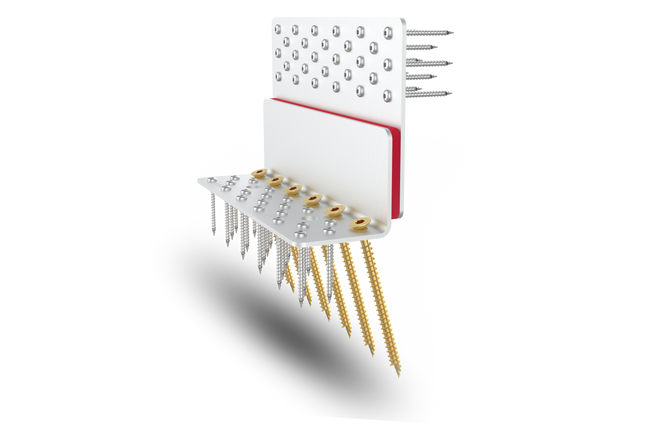

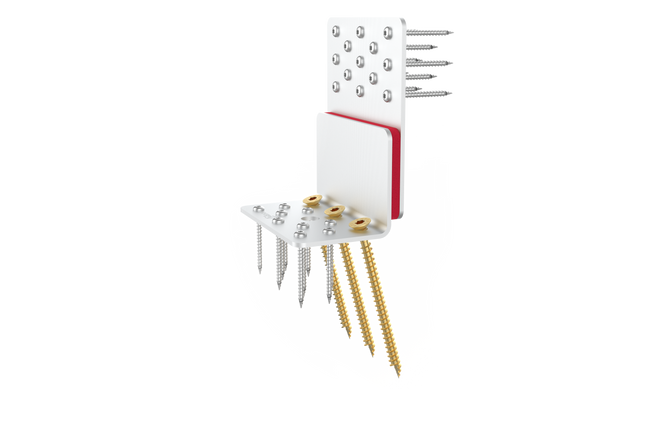

SHERPA SONUS, Sarokösszekötő | Teherhordó Akusztikai Csatlakozó CLT-hez A világ első olyan teherhordó faipari kötőeleme, amely forradalmasítja a CLT (keresztrétegelt fa) és favázas épületek hangszigetelését. A SHERPA SONUS a maximális statikai teherbírást ötvözi a tökéletes akusztikai elszigeteléssel (testhang-gátlással), így nincs szükség extra, bonyolult rezgéscsillapító rétegrendek beépítésére a födém-fal csomópontoknál. Tulajdonságok:Választható méretek (Variánsok):SONUS M: 115 x 75 x 140 mm (kisebb terhelésekhez)SONUS L: 235 x 75 x 140 mm (extrém nagy teherbírás) Felhasználás: Födém-fal csatlakozások akusztikailag optimalizált rögzítése. Szükséges rögzítők (M méret): 22 db 4 mm-es bordásszeg (Anker szeg) vagy 5 mm-es vinklicsavar + opcionálisan 3 db SHERPA 8x120 speciális csavar. Szükséges rögzítők (L méret): 48 db szeg/csavar + opcionálisan 6 db SHERPA 8x120 speciális csavar. Miért mérnöki csoda a SHERPA SONUS? A többemeletes faépítészet (különösen a CLT) legnagyobb kihívása nem a teherbírás, hanem a lépéshangok és testhangok átterjedése az emeletek és a falak között. A hagyományos merev nyíró vasalatok és sarokvasak kiválóan vezetik a hangrezgéseket. A SHERPA SONUS technológiája ezt a problémát oldja meg zseniális egyszerűséggel. Integrált zaj- és rezgéscsillapító réteg: A rögzítőelemek (csavarok/szegek) egy speciális, a fémbe integrált elasztomer csillapítórétegen keresztül adják át a terhet. A fa és a fém nem érintkezik közvetlenül, így a rezgések nem tudnak átjutni. Kerülőúti hangátvitel (Flanking transmission) minimalizálása: A födémről a falra átterjedő másodlagos hangok drasztikusan csökkennek, így a többszintes faépületek is könnyedén teljesítik a legszigorúbb akusztikai szabványokat. Nincs kompromisszum a statikában: Bár az elem "rugalmas", hivatalos vizsgálatok igazolják az óriási teherbírását és tartósságát - ETA - 24/0969 Gyors és bolondbiztos szerelés: Nem kell extra gumi alátéteket, rezgéscsillapító csíkokat szabdalni a helyszínen. A SONUS-t ugyanúgy kell felcsavarozni, mint egy normál sarokvasat – a hanggátlás már benne van!(Ha a statikai méretezéshez és a csavarozási képekhez (Option 1-4) szükséged van a hivatalos ETA tervezési adatokra, vedd fel velünk a kapcsolatot, és elküldjük a teljes méretezési táblázatot!)

Olvas több kevesebb

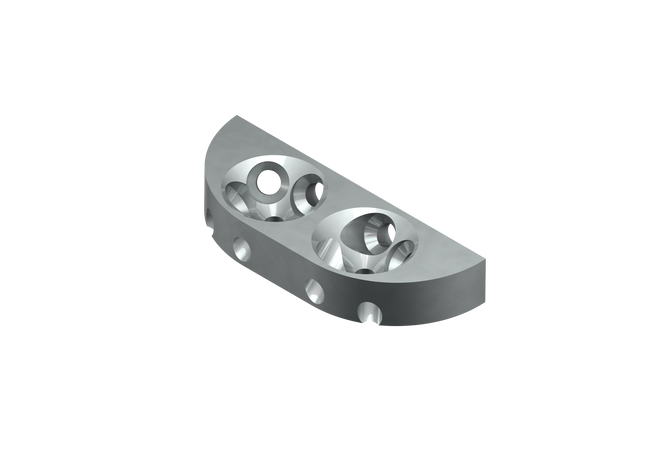

SHERPA CLT Connector – kompakt, erős előszerelhető kötőelem A SHERPA CLT csatlakozó kifejezetten három- és ötrétegű CLT építőanyaghoz lett kifejlesztve. Ideális megoldás fal-fal, fal–födém és födém–födém kapcsolatokhoz. A csatlakozó fészke már a gyárban kimarható, a kötőelem pedig már daruzás előtt telepíthető, így az építést nagyban felgyorsítja.rétegragazstott tartókhoz szintén használható. A megfelelő teherbírás csak a "SHERPA special" csavarok használatával biztosítható, a csatlakozót pedig minden esetben síkba kell marni a CLT vagy rétegragasztott fatartóba. Méret 18 × 40 × 110 mm Rögzítés (nem tartozék) 8 db 8,0 × 100 mm csavar 2 db 6,5 × 65 mm csavar
